Reťazové popruhy z legovanej ocele: Vedenie triedy 80 a 100

Čo sú reťazové popruhy z legovanej ocele?

Legovaná oceľ reťazové závesy sú vysokovýkonné zdvíhacie zostavy navrhnuté pre priemyselné aplikácie, ktoré vyžadujú pevnosť, odolnosť a spoľahlivosť v extrémnych podmienkach. Každý popruh je skonštruovaný z vysokopevnostných reťazových článkov z legovanej ocele prepojených s hlavným článkom na vrchu a koncovými armatúrami – ako sú háky, krúžky alebo uchopovacie háky – na pracovných koncoch. Na rozdiel od syntetických alternatív sa reťazové popruhy z legovanej ocele nerozťahujú, nestrapkajú ani nedegradujú, keď sú vystavené ostrým hranám, abrazívnym povrchom alebo zvýšeným teplotám, čo z nich robí štandardnú voľbu pre zlievarne, oceliarne, staveniská a ťažké výrobné prostredia.

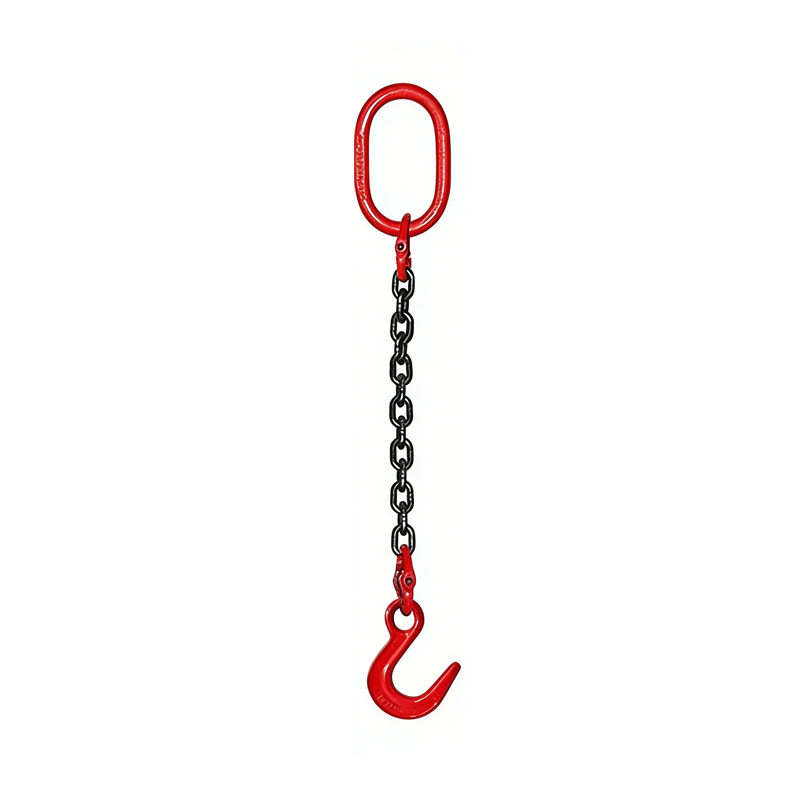

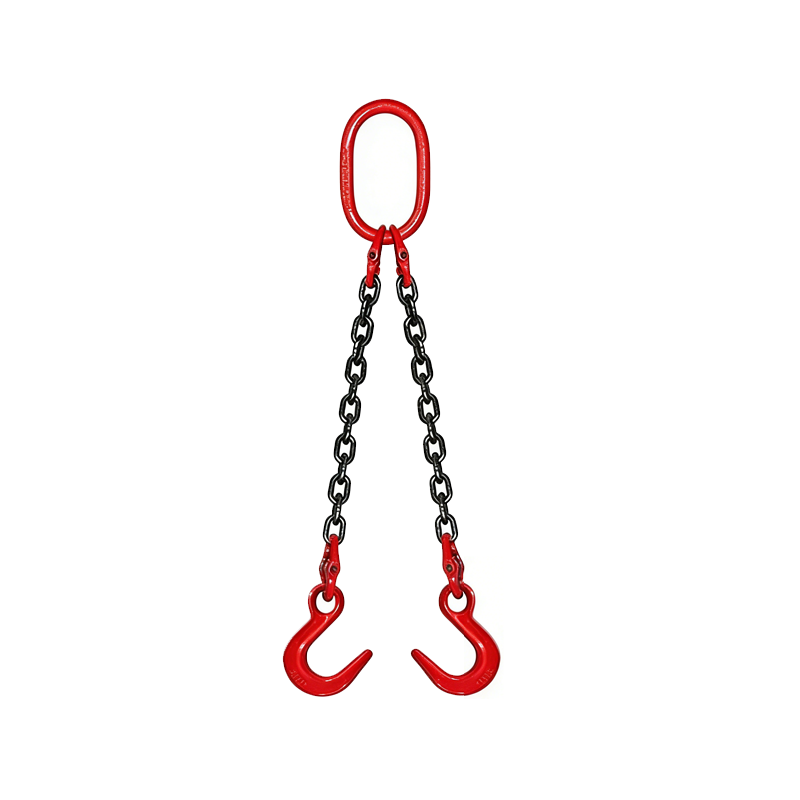

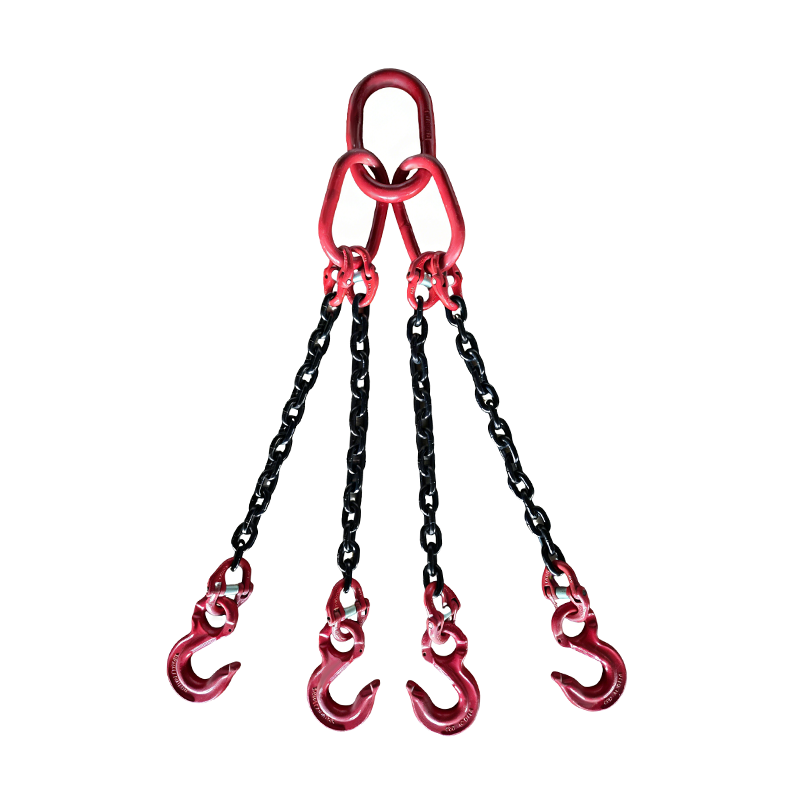

Reťazové popruhy sú k dispozícii v štyroch základných konfiguráciách nôh: s jednou nohou, s dvoma nohami, s tromi nohami a štvornohý . Každá konfigurácia rozdeľuje zaťaženie inak a vyberá sa na základe požiadaviek na tvar, hmotnosť a rovnováhu zdvíhaného objektu. A jednonožný záves je ideálny pre priame vertikálne zdvíhanie, zatiaľ čo viacnohé popruhy poskytujú vynikajúcu kontrolu zaťaženia pre asymetrické alebo nadrozmerné náklady.

Stupeň 80 vs. Stupeň 100: Pochopenie základného rozdielu

Trieda reťazového popruhu sa vzťahuje na minimálnu medznú silu vzhľadom na plochu prierezu reťaze – vyššia trieda znamená väčšiu pevnosť pri rovnakom priemere. Pri výbere reťazových popruhov z legovanej ocele je výber medzi triedou 80 a triedou 100 jedným z najdôležitejších rozhodnutí, ktoré priamo ovplyvňuje limity pracovného zaťaženia, hmotnosť popruhu a efektívnosť nákladov.

Reťazové popruhy triedy 80 sú už dlho priemyselným štandardom a zostávajú široko používané na všeobecné zdvíhanie ťažkých bremien. Ponúkajú vynikajúcu pevnosť, osvedčené výsledky a širokú kompatibilitu s väčšinou hardvéru. Reťazové popruhy triedy 100 však poskytujú približne o 25 % vyššie limity pracovného zaťaženia pri rovnakom priemere reťaze – čo znamená, že môžete zdvihnúť ťažšie bremená s ľahšou a lepšie ovládateľnou zostavou popruhu. To je obzvlášť cenné v prevádzkach, kde sú kľúčovými faktormi únava strojníka, rýchlosť nastavenia a kapacita mostového žeriavu. Obidva druhy spĺňajú normy EN 818-4, ASME B30.9 a GB/T 10051, čo zaisťuje plnú sledovateľnosť a certifikáciu zaťaženia.

Vysokoteplotné zdvíhanie: Prečo reťazové závesy Excel

Jednou z najvýraznejších výhod reťazových popruhov z legovanej ocele oproti alternatívam syntetických alebo drôtených lán je ich výnimočný výkon ako popruhu na zdvíhanie pri vysokej teplote. Nylonové a polyesterové popruhy môžu začať strácať štrukturálnu integritu už pri teplotách 80 °C, zatiaľ čo popruhy z oceľových lán sú náchylné na únavu spôsobenú teplom a degradáciu jadra. Reťazové popruhy z legovanej ocele sú naopak dimenzované na nepretržité používanie pri teplotách do 400 °C s primeraným znížením limitu pracovného zaťaženia.

Podľa smerníc ASME B30.9 musí byť limit pracovného zaťaženia retiazky znížený, ak sa používa v prostredí so zvýšenou teplotou. Nasledujúce zníženia platia ako všeobecné priemyselné usmernenie:

• Do 200 °C: Nie je potrebné žiadne zníženie WLL
• 200 °C až 300 °C: Znížte WLL o 10 %
• 300 °C až 400 °C: Znížte WLL o 25 %
• Nad 400 °C: Záves musí byť vyradený z prevádzky a pred ďalším použitím musí byť znovu certifikovaný

Vďaka tomu sú reťaze z legovanej ocele jedinou praktickou voľbou na manipuláciu s horúcimi predvalkami v oceliarňach, presuny roztavených foriem v zlievarniach a zdvíhanie súvisiace s pecou pri výrobe keramiky alebo skla. Je dôležité nechať popruhy vychladnúť pred ich kontrolou po použití, pretože vystavenie teplu je kumulatívne – každý cyklus pri vysokej teplote postupne ovplyvňuje dlhodobú kapacitu pracovného zaťaženia.

Koncové armatúry a možnosti konfigurácie

Všestrannosť retiazok z legovanej ocele ďalej rozširuje rozsah dostupných koncoviek. Výber správneho kovania je rovnako dôležitý ako výber správnej triedy a počtu nôh, pretože nesprávne kovania môžu ohroziť bezpečnosť aj kontrolu zaťaženia.

Bežné typy koncoviek

• Závesný hák (sklzový hák): Háky s veľkým hrdlom, zvyčajne samosvorné, používané na všeobecné zdvíhanie nad hlavou. Vhodné pre väčšinu štandardných aplikácií.
• Samosvorný hák: Otáča sa v strede a automaticky sa uzamkne pod tlakom nákladu, čím sa zabráni náhodnému uvoľneniu počas zdvíhania. Nevyhnutné pre dynamické prostredie alebo prostredie s vysokými vibráciami.
• Zlievárenský hák: Disponuje extra veľkým otvorom hrdla navrhnutým tak, aby sa zmestili body na pripevnenie objemného nákladu, bežne používané pri odlievaní a manipulácii s roztaveným kovom.
• Uchopovací hák: Má úzke hrdlo, ktoré sa zapína priamo medzi články reťaze, čo umožňuje skrátenie pracovnej dĺžky popruhu bez zníženia menovitej kapacity.
• Podlhovastý hlavný odkaz: Horný krúžok, ktorý spája všetky nohy so žeriavovým hákom alebo kladkostrojom. Musí zodpovedať správnej hodnote zaťaženia pre celú zostavu.

V prípade viacnožných závesov uhol nôh výrazne ovplyvňuje limit efektívneho pracovného zaťaženia. Keď sa uhol medzi nohami zväčší nad 60°, napätie v každej nohe prudko stúpa. Pre potvrdenie správnej WLL pre vašu geometriu zdvihu si vždy pozrite tabuľku faktora uhlu zaťaženia dodanú s certifikovanými reťazovými závesmi Grade 80 alebo Grade 100.

Certifikačné normy: EN 818-4, ASME B30.9 a GB/T 10051

Reťazové popruhy z certifikovanej legovanej ocele sa vyrábajú a testujú podľa medzinárodne uznávaných noriem, ktoré upravujú vlastnosti materiálov, skúšobné zaťaženie, značenie a sledovateľnosť. Pochopenie toho, ktorý štandard sa vzťahuje na váš región alebo exportný trh, je nevyhnutné na účely dodržiavania predpisov a poistenia.

• EN 818-4: Európska norma pre závesy krátkych reťazí na všeobecné účely zdvíhania. Zahŕňa triedy reťazí, testovanie montáže, požiadavky na označovanie a bezpečnostné faktory. Vyžaduje sa pre popruhy s označením CE predávané na trhoch EÚ.
• ASME B30.9: Americká norma upravujúca konštrukciu, pripevnenie, používanie, kontrolu a údržbu popruhov – vrátane popruhov na reťaze z legovanej ocele. Široko uvádzané v severoamerických priemyselných prevádzkach.
• GB/T 10051: Čínska národná norma pre zdvíhacie reťaze, ktorá sa vzťahuje na reťaze s kruhovým aj krátkym článkom. Vyžaduje sa pre závesy používané pri certifikovaných zdvíhacích operáciách podľa čínskych regulačných rámcov.

Každý zodpovedajúci popruh je označený identifikačným štítkom alebo odolným štítkom, na ktorom je uvedený štýl popruhu, sériové číslo, veľkosť reťaze, trieda, limit pracovného zaťaženia a podrobnosti o výrobcovi. Táto úplná sledovateľnosť umožňuje operátorom a bezpečnostným manažérom udržiavať presné záznamy o inšpekciách a záznamy o vyradení každého jednotlivého popruhu v ich inventári – požiadavka podľa predpisov OSHA a ekvivalentných medzinárodných bezpečnostných predpisov na pracovisku.

Kritériá inšpekcie, údržby a odchodu do dôchodku

Pravidelná kontrola je neprijateľná pre akúkoľvek operáciu zdvíhania. Reťazové popruhy z legovanej ocele by sa mali pred každým použitím skontrolovať a podrobiť dôkladnej pravidelnej kontrole v intervaloch určených frekvenciou používania, náročnosťou aplikácie a platnými predpismi. Medzi kľúčové indikátory, že popruh musí byť odstránený z prevádzky, patria:

• Opotrebenie reťaze presahuje minimálnu povolenú hrúbku špecifikovanú výrobcom
• Praskliny, ryhy alebo deformácie v akomkoľvek článku, hlavnom článku alebo koncovej armatúre
• Predĺženie jednotlivých článkov nad 3% pôvodnej dĺžky
• Poškodené, nečitateľné alebo chýbajúce identifikačné štítky
• Tepelné sfarbenie indikujúce vystavenie nad 400 °C bez následnej opätovnej certifikácie
• Chemická korózia, jamková korózia alebo akékoľvek poškodenie povrchu, ktoré ohrozuje integritu spojenia

Správne skladovanie tiež predlžuje životnosť praku. Reťazové popruhy z legovanej ocele skladujte na určených hákoch alebo stojanoch – nikdy na podlahe, kde sú vystavené vlhkosti, chemikáliám alebo premávke vozidiel. Po použití v prostrediach s vysokou teplotou nechajte popruhy pred zvinutím a uskladnením úplne vychladnúť. Články reťaze pravidelne mažte ľahkým strojovým olejom, aby ste zabránili povrchovej korózii, najmä pri vonkajších aplikáciách alebo aplikáciách s vysokou vlhkosťou.

Výber správnej reťaze pre vašu aplikáciu

Výber správneho popruhu z legovanej ocele vyžaduje vyhodnotenie niekoľkých vzájomne závislých faktorov. Pred zadaním akejkoľvek objednávky alebo začatím výťahu použite nasledujúci kontrolný zoznam ako praktický východiskový bod:

• Hmotnosť nákladu a ťažisko: Určte maximálne zaťaženie a zaistite, aby WLL popruhu – počítané s uhlom nohy – presahovalo s primeranou bezpečnostnou rezervou.
• Prevádzková teplota: Ak aplikácia zahŕňa horúce materiály alebo prostredie s teplotou nad 200 °C, je potrebná konfigurácia zdvíhacieho popruhu pre vysoké teploty s reťazou zo zliatiny triedy 80 alebo triedy 100. Použite správne zníženie WLL.
• Konfigurácia nôh: Jedna noha pre vyvážené vertikálne zdvihy; dvoj-, troj- alebo štvornohé závesy pre široké, nepravidelné alebo viacnásobné bremená.
• Typ koncovky: Prispôsobte typ háku alebo krúžku geometrii bodu pripevnenia nákladu a úrovni rizika náhodného uvoľnenia.
• Štandard zhody: Overte si, ktorá norma – EN 818-4, ASME B30.9 alebo GB/T 10051 – sa vyžaduje pre váš trh alebo regulačné prostredie.
• Priemer a dĺžka reťaze: Zabezpečte, aby sa rozmery popruhu prispôsobili geometrii výstroja bez nadmerného uvoľnenia alebo prepätia na jednej nohe.

V prípade pochybností sa poraďte s certifikovaným technikom takeláže alebo s technickým tímom výrobcu praku. Dôsledky poddimenzovaného alebo nesprávne špecifikovaného popruhu sú vážne – správny výber je rovnako dôležitý ako správne používanie. Reťazové popruhy z legovanej ocele triedy 80 a triedy 100 predstavujú najspoľahlivejšie nástroje v odvetví pre náročné zdvíhacie zariadenia a so správnou špecifikáciou, inšpekčnou disciplínou a prevádzkovou praxou poskytujú bezpečný a opakovateľný výkon počas tisícok zdvíhacích cyklov.
