Hliníkové objímky pre drôtené laná (norma DIN 3093 / EN 13411-3)
Hliníkový návlek na drôtené lano

Hliníkové objímky pre drôtené laná (norma DIN 3093 / EN 13411-3)

Kľúčové vlastnosti:
Vyrobené podľa normy EN 13411-3 / DIN 3093
Vyrobené z vysoko kvalitnej hliníkovej zliatiny
Dostupné veľkosti: #1 až #60
Presné vnútorné rozmery pre bezpečné stláčanie
Ľahký a odolný voči korózii
Vhodné pre jednoduché alebo dvojité ukončenie oka
Kompatibilné s väčšinou materiálov drôtených lán

Aplikácie:
Tieto hliníkové objímky sú široko používané v:
Zdvíhacie a lanové systémy
Konštrukčné zdvíhacie zostavy
Námorné a pobrežné kotviace káble
Žeriavy a navijaky
Všeobecné priemyselné koncovky z drôtených lán

Oválne hliníkové objímky nemeckého typu sú určené na vytváranie trvalých očiek v zostavách oceľových lán. Tieto objímky vyrobené podľa EN 13411-3 (DIN 3093) sú vyrobené z vysoko kvalitnej hliníkovej zliatiny, ktorá spĺňa požadované chemické zloženie a mechanické vlastnosti.

Objímky sú k dispozícii vo veľkostiach #1 až #60 a poskytujú celý rad možností pre oceľové laná rôznych priemerov. Každá objímka je precízne skonštruovaná pre konzistentnú hrúbku steny, čo zaisťuje bezpečný a spoľahlivý výkon kovania.

Keď sú tieto hliníkové objímky stlačené vhodnými lisovacími nástrojmi, vytvárajú pevné mechanické spojenie, ktoré zachováva pevnosť lana a zabraňuje skĺznutiu. Ľahký materiál tiež poskytuje vynikajúcu odolnosť proti korózii a deformácii.

Kontaktujte nás
PREV: Bezšvové hliníkové okrúhle návleky na ukončenie drôteného lana
ĎALEJ: Žiadny ďalší článok

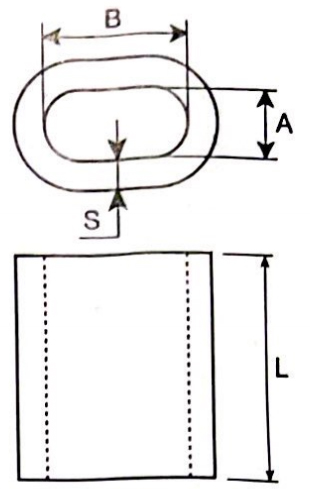

  • Časť č. Kód objímky. (mm) Rozmer (mm) Hmotnosť (KGS/100 PCS)

    GB6946-93

    L (mm)

    A B S L
    GMC140010 1 1.2 2.4 0.65 5 0.098 -
    GMC140015 1.5 1.7 3.4 0.75 6 0.176 -
    GMC140020 2 2.2 4.4 0.85 7 0.285 -
    GMC140025 2.5 2.7 5.4 1.05 9 0.439 -
    GMC140030 3 3.3 6.6 1.25 11 0.907 -
    GMC140035 3.5 3.8 7.6 1.5 13 1.18 -
    GMC140040 4 4.4 8.8 1.7 14 1.63 -
    GMC140045 4.5 4.9 9.8 1.9 16 2.39 -
    GMC140050 5 5.5 11 2.1 18 3.62 -
    GMC140060 6 6.6 13.2 2.5 21 5.87 25
    GMC140065 6.5 7.2 14.4 2.7 23 7.18 -
    GMC140070 7 7.8 15.6 2.9 25 9.83 30
    GMC140080 8 8.8 17.6 3.3 28 12.96 34
    GMC140090 9 9.9 19.8 3.7 32 18.94 38
    GMC140100 10 10.9 21.8 4.1 35 24.09 42
    GMC140110 11 12.1 24.2 4.5 39 35.35 47
    GMC140120 12 13.2 26.4 4.9 42 44.18 50
    GMC140130 13 14.2 28.4 5.4 46 59.86 55
    GMC140140 14 15.3 30.6 5.8 49 73.5 59
    GMC140160 16 17.5 35 6.7 56 111 67
    GMC140180 18 19.6 39.2 7.6 63 156 76
    GMC140200 20 21.7 43.4 8.4 70 217 84
    GMC140220 22 24.3 48.6 9.2 77 292 92
    GMC140240 24 26.4 52.8 10 84 376 101
    GMC140260 26 28.5 57 10.9 91 481 109
    GMC140280 28 31.0 62 11.7 98 603 118
    GMC140300 30 33.1 66.2 12.5 105 739 126
    GMC140320 32 35.2 70.4 13.4 112 897 134
    GMC140340 34 37.8 75.6 14.2 119 1077 143
    GMC140360 36 39.8 79.6 15 126 1275 152
    GMC140380 38 41.9 83.8 15.8 133 1503 160
    GMC140400 40 44 88 16.6 140 1734 168
    GMC140420 42 46.2 92.4 17.5 147 2024 -
    GMC140440 44 48.4 96.8 18.3 154 2314 184
    GMC140460 46 50.6 101.2 19.2 161 2662 -
    GMC140480 48 52.8 105.6 20 168 3010 200
    GMC140500 50 55 110 20.8 175 3412 -
    GMC140520 52 57.2 114.4 21.6 182 3813 216
    GMC140540 54 59.4 118.8 22.5 189 4293 -
    GMC140560 56 61.6 123.2 23.2 196 4772 232
    GMC140580 58 63.8 127.6 24.2 203 5326 -
    GMC140600 60 66 132 25 210 5880 248

    Časť č. Kód ferule. A (mm) B (mm) S (mm) L (mm) Hmotnosť (KGS/100 PCS)

    GB6946-93

    L (mm)

    SL990010 1 1.2 2.4 0.65 5 0.098
    SL990015 1.5 1.7 3.4 0.75 6 0.176
    SL990020 2 2.2 4.4 0.85 7 0.285
    SL990025 2.5 2.7 5.4 1.05 9 0.439
    SL990030 3 3.3 6.6 1.25 11 0.907
    SL990035 3.5 3.8 7.6 1.5 13 1.18
    SL990040 4 4.4 8.8 1.7 14 1.63
    SL990045 4.5 4.9 9.8 1.9 16 2.39
    SL990050 5 5.5 11.0 2.1 18 3.62
    SL990060 6 6.6 13.2 2.5 21 5.87 25
    SL990065 6.5 72 14.4 2.7 23 7.18
    SL990070 7 7.8 15.6 2.9 25 9.83 30
    SL990080 8 8.8 17.6 3.3 28 12.96 34
    SL990090 9 9.9 19.8 3.7 32 18.94 38
    SL990100 10 10.9 21.8 4.1 35 24.09 42
    SL990110 11 12.1 24.2 4.5 39 35.35 47
    SL990120 12 13.2 26.4 4.9 42 44.18 50
    SL990130 13 14.2 28.4 5.4 46 59.86 55
    SL990140 14 15.3 30.6 5.8 49 73.5 59
    SL990160 16 17.5 35.0 6.7 56 111 67
    SL990180 18 19.6 39.2 7.6 63 156 76
    SL990200 20 21.7 43.4 8.4 70 217 84
    SL990220 22 24.3 48.6 9.2 77 292 92
    SL990240 24 26.4 52.8 10.0 84 376 101
    SL990260 26 28.5 57.0 10.9 91 481 109
    SL9902B0 28 31.0 62.0 11.7 98 603 118
    SL990300 30 33.1 66.2 12.5 105 739 126
    SL990320 32 35.2 70.4 13.4 112 897 134
    SL990340 34 37.8 75.6 14.2 119 1077 143
    SL990360 36 39.8 79.6 15.0 126 1275 152
    SL990380 38 41.9 83.8 15.8 133 1503 160
    SL990400 40 44.0 88.0 16.6 140 1734 168
    SL990420 42 46.2 92.4 17.5 147 2024
    SL990440 44 48.4 96.8 18.3 154 2314 184
    SL990460 46 50.6 101.2 19.2 161 2662
    SL990480 48 52.8 105.6 20.0 168 3010 200
    SL990500 50 55.0 110.0 20.8 175 3412
    SL990520 52 57.2 114.4 21.6 182 3813 216
    SL990540 54 59.4 118.8 22.5 189 4293
    SL990560 56 61.6 123.2 23.3 196 4772 232
    SL990580 58 63.8 127.6 24.2 203 5326
    SL990600 60 66.0 132.0 25.0 210 5880 248
